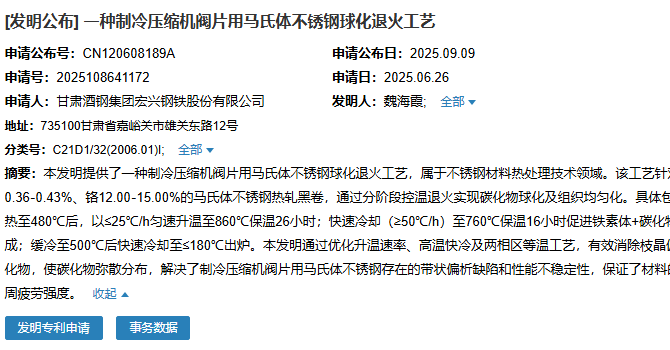

9月9日，甘肅酒鋼集團宏興鋼鐵股份有限公司成功申請一項名為“一種制冷壓縮機閥片用馬氏體不銹鋼球化退火工藝”專利，申請公布號為CN120608189A，申請日期為2025年6月26日。

該發(fā)明提供了一種制冷壓縮機閥片用馬氏體不銹鋼球化退火工藝，屬于不銹鋼材料熱處理技術(shù)領(lǐng)域。該工藝針對含碳量0.36?0.43%、鉻12.00?15.00%的馬氏體不銹鋼熱軋黑卷，通過分階段控溫退火實現(xiàn)碳化物球化及組織均勻化。具體包括：全速加熱至480℃后，以≤25℃/h勻速升溫至860℃保溫26小時；快速冷卻（≥50℃/h）至760℃保溫16小時促進鐵素體+碳化物平衡組織形成；緩冷至500℃后快速冷卻至≤180℃出爐。

該發(fā)明通過優(yōu)化升溫速率、高溫快冷及兩相區(qū)等溫工藝，有效消除枝晶偏析和串狀碳化物，使碳化物彌散分布，解決了制冷壓縮機閥片用馬氏體不銹鋼存在的帶狀偏析缺陷和性能不穩(wěn)定性，保證了材料的強韌性和高周疲勞強度。

_{（來源：國家知識產(chǎn)權(quán)局）}

_聲明：

_{以上內(nèi)容轉(zhuǎn)載自51不銹鋼網(wǎng)，如有侵權(quán)請告知刪除。}
